1：PTFE的內在結構以及這種結構帶來的特性

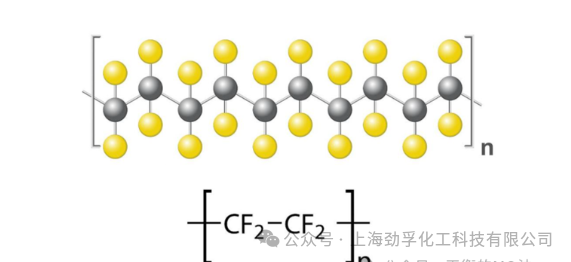

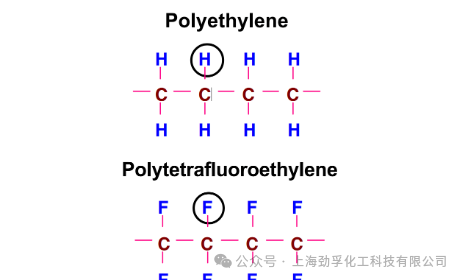

從聚四氟乙烯的分子式可以看出，C-F鍵是其主要結構。氟是一種高度活潑的元素，具有所有元素中最高的電負性（在0.7至4的相對標度上為4），氟替代氫后化合物性質的變化可以歸因于C-F鍵和C-H鍵之間的差異。可以用一個簡單的方式來描述這個問題：對比聚乙烯（PE）和聚四氟乙烯（PTFE）之間的差異。這兩種化學結構在形式上看很相似，但PTFE中的氫被氟取代導致了PE的幾何結構發生了扭曲：

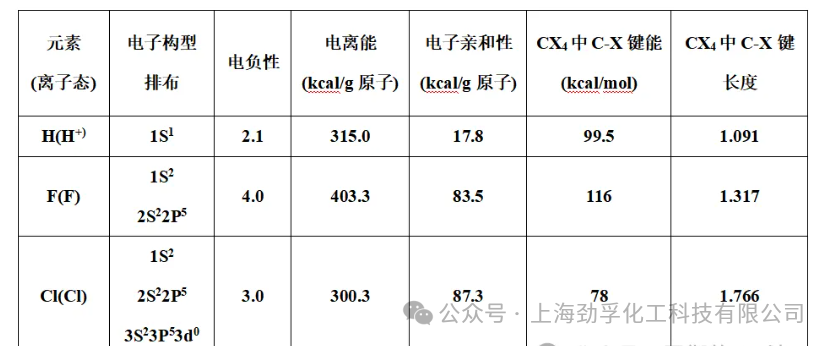

比較C-F鍵和C-H鍵。表2.1總結了F和H在電子性質和大小方面的關鍵差異。
F元素和H元素的差異

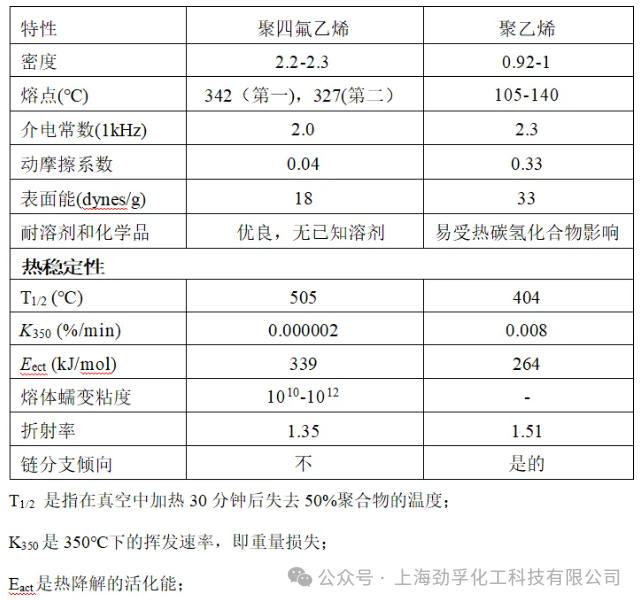

比較氟和氫時，可以注意到幾個相關差異：C-H鍵和C-F鍵的極性差異影響這兩種聚合物（PTFE和PE）鏈的構象相對穩定性。聚乙烯（PE）的結晶在平面和反式構象中發生，聚四氟乙烯（PTFE）的晶體結構，即-(CF2)n-，比較不同，它有許多晶體形態，并且在遠低于熔點時，晶體中的分子運動相當劇烈。在極高壓力下，PTFE才能被迫進入平面構象（相III）。相比之下，在19℃以下，PTFE以大約每重復距離0.169nm的不協調螺旋形結晶，因此需要13個碳原子來完成180度的轉動。在19℃以上，重復距離增加到0.195nm，這意味著完成180度轉動將需要15個碳原子。在19℃以上的溫度下，鏈能夠進行角度位移，并且這種角度位移在30℃以上的溫度時會增加，直到達到熔點（342℃）。在C-H鍵中用F代替H增加了鍵的強度，從C-H鍵的99.5kcal/mol增加到C-F鍵的116kcal/mol。因此，PTFE的熱穩定性和化學抗性比PE高得多，因?yàn)樾枰嗟哪芰縼?lái)破壞C-F鍵。此外，F(xiàn)原子的大小和C-F鍵的長度使得PTFE的碳骨架被氟原子所覆蓋，從而使C-F鍵不受溶劑影響。C-F鍵的極性和強度排除了F原子在聚四氟乙烯中形成支鏈的抽離機制。相反，帶有懸垂基團的全氟和部分氟化共聚單體與四氟乙烯（TFE）進行聚合產生共聚物。相比之下，高度分支的聚乙烯（每100個碳原子超過8個分支）可以相對容易地合成。聚乙烯（PE）和聚四氟乙烯（PTFE）的大部分性質有顯著差異。特別是以下四個性質在PTFE中有很大變化：① PTFE是有機聚合物中表面能最低的之一。② PTFE是最耐化學性的有機聚合物。③ PTFE是有機聚合物中熱穩定性最強的之一。④ PTFE的熔點和比重是PE的兩倍多。
商用的聚乙烯（PE）熔點在100至140℃之間，這取決于分支的程度，相比之下，聚四氟乙烯（PTFE）的熔點為327℃（第一熔點342℃）。按照常理，PTFE中較弱的分子間力應該導致較低的熔點，或者由于PTFE極高的分子量，最多導致稍高的熔點。但實際上PTFE的熔點要比PE高得多。雖然尚未完全搞清楚PTFE中導致其高熔點的分子間力的性質，但大概率就是因?yàn)镻E和PTFE在分子結構構象和晶體結構上的差異。氟原子比氫原子大得多，PTFE中的鏈條活性比PE中的要小。由于氟原子尺寸帶來的空間排斥作用，阻止了PTFE形成類似PE的平面之字形構象，而呈現螺旋形，空間排斥作用實現了最小化。PTFE不溶于常見的溶劑，用高電負性的氟替代氫使得PTFE與質子化物質不相溶。PTFE僅吸收少量的全鹵代溶劑，如四氯化碳和四氯乙烯。PTFE在溶劑中的不溶性是其在許多應用中最重要的特性之一，例如在用于處理腐蝕性化學品的襯里管道和其他襯里設備中。總之，F(xiàn)和C-F鍵的特性決定了PTFE的高熔點、低溶解度、高熱穩定性、低摩擦和低表面能。這也是ePTFE防水透氣膜能夠在各行業中廣泛應用的原因之一。2：膨體聚四氟乙烯（ePTFE）膜的微孔結構特性及其表征
在1960年代開發ePTFE時，人們并不清楚為何乳化聚合的PTFE粉末在制作成膜材料時能夠通過壓延擠出法承受高應變率（伸長率），從而制造出多孔膜和其他形狀。自那時起，針對PTFE在內的多種聚合物進行了廣泛研究。這些研究結果幫助解釋了PTFE對快速應變率反應的不尋常特性。
加工條件，尤其是溫度和伸張速率，是決定擴張材料多孔微觀結構的關鍵因素。這一結構包含兩個基本要素：節點和細小的纖維。這些纖維將各節點相互連接。單向伸張會拉長節點，使得每個節點的長軸垂直于伸張方向（參見圖1和圖2）。

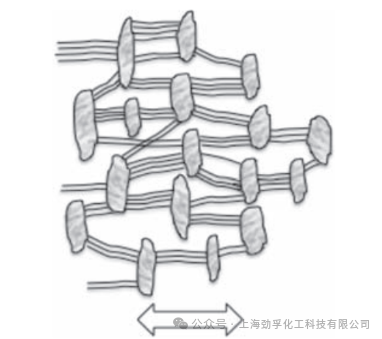

圖1 單向拉伸聚四氟乙烯膜的結構示意圖
圖2 單向拉伸聚四氟乙烯膜的掃描電鏡（1000x），箭頭表示拉伸方向
因此，在MD和TD中等方向定向的拉伸材料中，節點與MD呈45度角（如圖1和2所示）。與其他塑料膜不同，即使長度增加100％或更多，未燒結的PTFE的厚度或?qū)挾茸兓苄?，孔隙率的增加使得體積增加，比重減小。

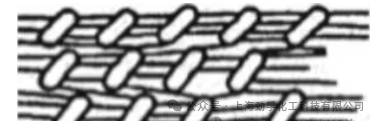

圖3 雙向拉伸聚四氟乙烯膜的結構示意圖

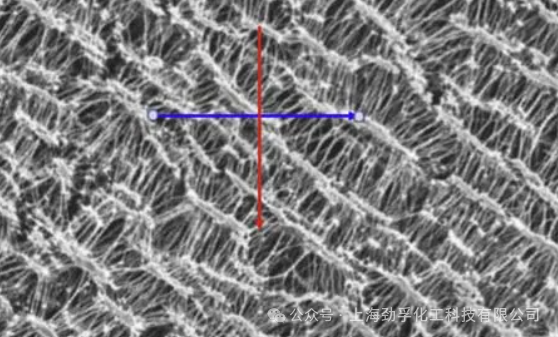

圖4 雙向拉伸聚四氟乙烯膜的掃描電鏡（1000x），垂直交叉的兩條線表示拉伸方向
ePTFE的另一個獨特特性是其微觀結構可以通過調整樹脂和工藝參數進行控制。在PTFE膜中實現所需孔徑的均勻分布和平均孔徑的控制，在過濾行業和其他應用中非常重要。拉伸溫度和速率對孔徑大小的影響尤其大，高溫和高應變速率下拉伸的產品具有更均勻的結構，更小更密集的節點，節點由更多的纖維連接。
極高的抗拉強度是ePTFE產品的另一個獨特屬性。纖維的取向使得ePTFE的極限抗拉強度比模塑件的抗拉強度高出很多個數量級。比如，一個90%微孔PTFE膜可以輕松達到69 MPa的抗拉強度。如果考慮到孔隙率，基體強度高達驚人的690 MPa。如果只考慮ePTFE的獨特特性，完全可以把它看做一種全新的材料。
早期發現，即便是最好的PTFE樹脂，其結晶度也必須提高才能生產出ePTFE。適宜樹脂的首要要求是具有極高的結晶度，最好是在98%或更高的范圍，與之相對應的無定形含量要低。為了提升PTFE樹脂的結晶度，人們開發了若干技術，如在略低于熔點的高溫下進行熱處理（退火）。這些方法已被證明能夠在樹脂膨脹加工過程中，增強其性能。
含有四氟乙烯（TFE）的共聚物，其晶體結構存在缺陷，從而導致非晶態含量增加，這些材料在制備膨體聚四氟乙烯（ePTFE）時，其性能不如純PTFE共聚物。在膨體聚四氟乙烯（ePTFE）發展的早期階段，并不存在專門用于最大化結晶度的特制PTFE樹脂。早期ePTFE研究采用了Teflon? 6A，這是現今Teflon? 6C的前身版本，含有少于0.2%的六氟丙烯（HFP）作為共聚物。Teflon? 6A能夠在接近PTFE熔點的高溫下實現高速度膨脹，適合ePTFE的生產?，F(xiàn)在，市場上已經有了專為ePTFE生產而開發的具有高結晶度的特種PTFE樹脂（見表3）。

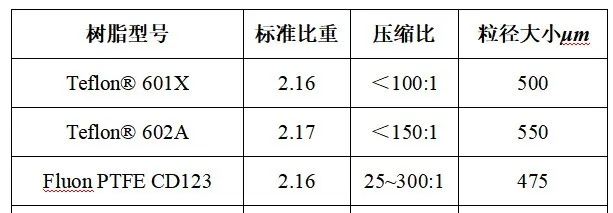

表3 用于生產ePTFE的商業聚四氟乙烯樹脂示例
正如我們所觀察到的，PTFE具有完全線性結構，能夠整齊地折疊成類似手風琴或?qū)訝畹木w形態。PTFE分子同樣呈現出對稱性，具有惰性，極化作用弱，因此它的相互作用性最小化。由于PTFE分子間可以輕松地滑動且本身惰性，它們擁有所有已知材料中最低的摩擦系數之一。在拉伸過程中，經漿料擠出的膜的長度和寬度會增加許多倍。這種尺寸的擴展在于多孔結構的形成。表4~6概括了兩個方向上拉伸比對效果的影響。

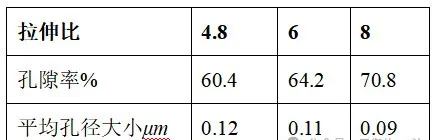

表4 機器方向上的拉伸比對孔隙率和孔徑的影響

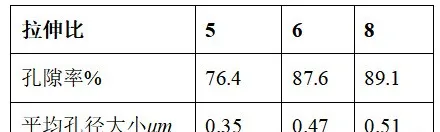

表5 橫向拉伸比對孔隙率和孔隙直徑的影響
表6 橫向拉伸速率對孔隙率和孔徑的影響
長度的增加必須來自其他來源，而且很可能是由于聚四氟乙烯（PTFE）分子的解旋造成的。觀察圖9，我們可以推測，在層狀晶體相中分子解旋相對于非晶相而言要容易得多。在非晶相中，PTFE分子會發生纏結，這也正是為什么需要最大化擴張聚四氟乙烯（ePTFE）樹脂的結晶度的原因。

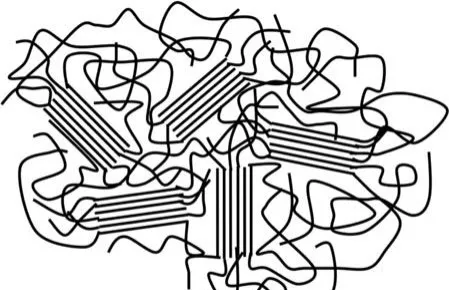

圖9 半結晶熱塑性高聚物的邊緣微粒模型示意圖
ePTFE膜最獨特的特性就是多孔性，微孔尺寸大小不一。ePTFE膜的孔徑分布、平均孔徑和最大孔徑，加上PTFE的表面特性，是膜在應用中最主要的屬性。因此，ePTFE膜的微孔結構表征對于量化的定義膜的參數非常重要。目前被廣泛接受的評估孔徑大小的標準是ASTM F-316：泡點和平均流量孔試驗。不考慮孔徑形狀前提下，ePTFE膜最大孔徑的一個指標是泡點。ASTM F-316將第一個或初始泡點定義為檢測到第一個連續氣泡的壓力。該方法規定將材料浸泡于液體（如異丙醇）中直至完全浸潤，并將其放置在在工裝上，逐漸施加氣壓。觀察壓力表和流量計以及材料表面，第一個氣泡出現并連續出泡時的臨界壓力即為泡點。
